TIÊU CHUẨN MẶT BÍCH THÉP Hub type class E Slip-on

Loại: Mặt bích Tiêu chuẩn ASME
Mô tả sản phẩm:
Giá: Liên hệ

Bảng giá mặt bích và phụ kiện

Bảng giá ống thép 2014

Báo giá mặt bích đen

Báo giá mặt bích kẽm nhúng nóng

Báo giá mặt bích xi kẽm

AWWA C207-07 Steel Flanges for pipes

Ring type class B Slip-on & Blind

Ring type class D Slip-on & Blind

Ring type class E Slip-on & Blind

Ring type class F Slip-on & Blind

Hub type class B Slip-on

Hub type class D Slip-on

Hub type class E Slip-on

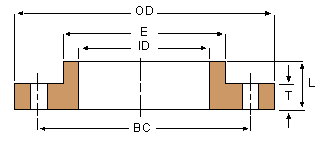

AWWA C207-07 Hub Type, class E, Slip-on Steel Pipe Flanges

275 PSI






Dimensions in Inches

Nom.
size		 Outside
Ø
(OD)		 Slip-on
Bore
(ID)		 No. of
Bolt
Holes		 Ø
of
Holes		 Ø
Bolt
Circle
(BC)		 Flange Dimensions Weight
(lbs)
T L E
4 9.00 4.57 8 0.750 7.50 0.938 1.312 5.312 13
5 10.00 5.66 8 0.875 8.50 0.938 1.438 6.438 -
6 11.00 6.72 8 0.875 9.50 1.000 1.562 7.562 19
8 13.50 8.72 8 0.875 11.75 1.125 1.750 9.688 30
10 16.00 10.88 12 1.000 14.25 1.188 1.938 12.000 43
12 19.00 12.88 12 1.000 17.00 1.250 2.188 14.375 64
14 21.00 14.19 12 1.125 18.75 1.375 2.250 15.750 85
16 23.50 16.19 16 1.125 21.25 1.438 2.500 18.000 93
18 25.00 18.19 16 1.250 22.75 1.562 2.688 19.875 120
20 27.50 20.19 20 1.250 25.00 1.688 2.875 22.000 155
22 29.50 22.19 20 1.375 27.25 1.812 3.125 24.250 -
24 32.00 24.19 20 1.375 29.50 1.875 3.250 26.125 210
26 34.25 26.19 24 1.375 31.75 2.000 3.375 28.500 -
28 36.50 28.19 28 1.375 34.00 2.062 3.438 30.750 -
30 38.75 30.19 28 1.375 36.00 2.125 3.500 32.750 305
32 41.75 32.19 28 1.625 38.50 2.250 3.625 35.000 -
36 46.00 36.19 32 1.625 42.75 2.375 3.750 39.250 450
38 48.75 38.19 32 1.625 45.25 2.375 3.750 41.750 -
40 50.75 40.19 36 1.625 47.25 2.500 3.875 43.750 -
42 53.00 42.19 36 1.625 49.50 2.625 4.000 46.000 605
44 55.25 44.19 40 1.625 51.75 2.625 4.000 48.000 -
48 59.50 48.19 44 1.625 56.00 2.750 4.125 52.250 800
54 66.25 54.19 44 1.875 62.75 3.000 4.375 58.750 1025
60 73.00 60.19 52 1.875 69.25 3.125 4.500 65.250 1250
66 80.00 66.19 52 1.875 76.00 3.375 4.875 71.500 -
72 86.50 72.19 60 1.875 82.50 3.500 5.000 78.500 1925
78 93.00 78.19 64 2.125 89.00 3.875 5.375 84.500 -
84 99.75 84.19 64 2.125 95.50 3.875 5.375 90.500 2600
90 106.50 90.19 68 2.438 102.00 4.250 5.750 96.750 -
96 113.25 96.19 68 2.438 108.50 4.250 5.750 102.750 3275
